Palangre électrique CD-K1 : guide pratique pour le levage industriel et la manutention de matériaux

Comment faciliter l'installation de machines, le levage en atelier et la manutention courante sans dépendre excessivement de l'effort manuel ? C'est l'une des premières questions que nous abordons lorsque nos clients nous interrogent sur les palans électriques.

Le palan électrique CD-K1 est une solution de levage motorisé pratique, adaptée aux applications industrielles de levage et de manutention. Plutôt que de soulever une charge manuellement, un palan électrique utilise un mécanisme de levage motorisé permettant des opérations de montée et de descente contrôlées, ce qui le rend utile dans les usines, les ateliers, les entrepôts, les chantiers de construction et les opérations de maintenance d'équipements.

Chez Baoding Hoisting Machinery Works, nous fabriquons des équipements de levage depuis 1976. Notre usine s'étend sur 25 000 mètres carrés et compte plus de 180 employés. Au fil des années, nous avons acquis une solide expérience dans les palans à chaîne, les palans à levier, les palans électriques, les chariots monorails, les treuils électriques, les tireurs à câble, les Transpalettes, les chaînes de levage, les élingues, les pinces de levage et autres équipements de manutention.

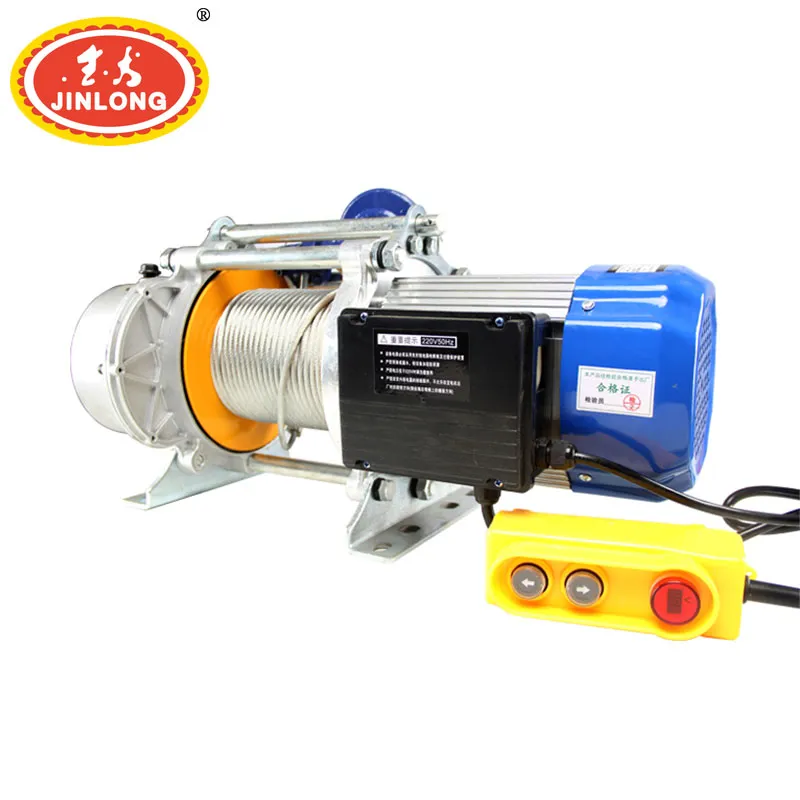

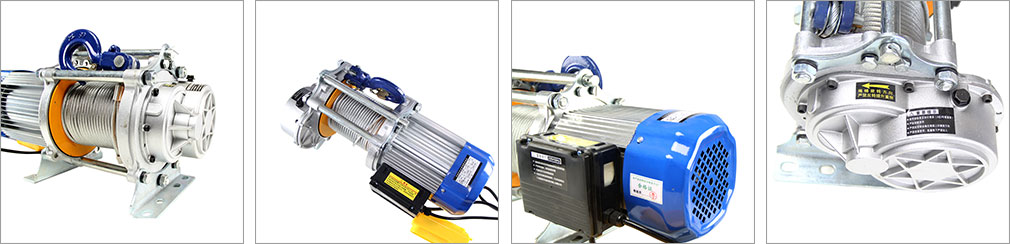

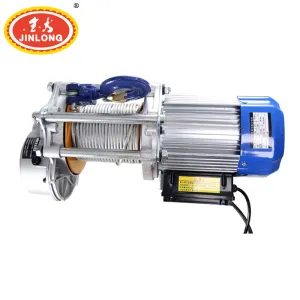

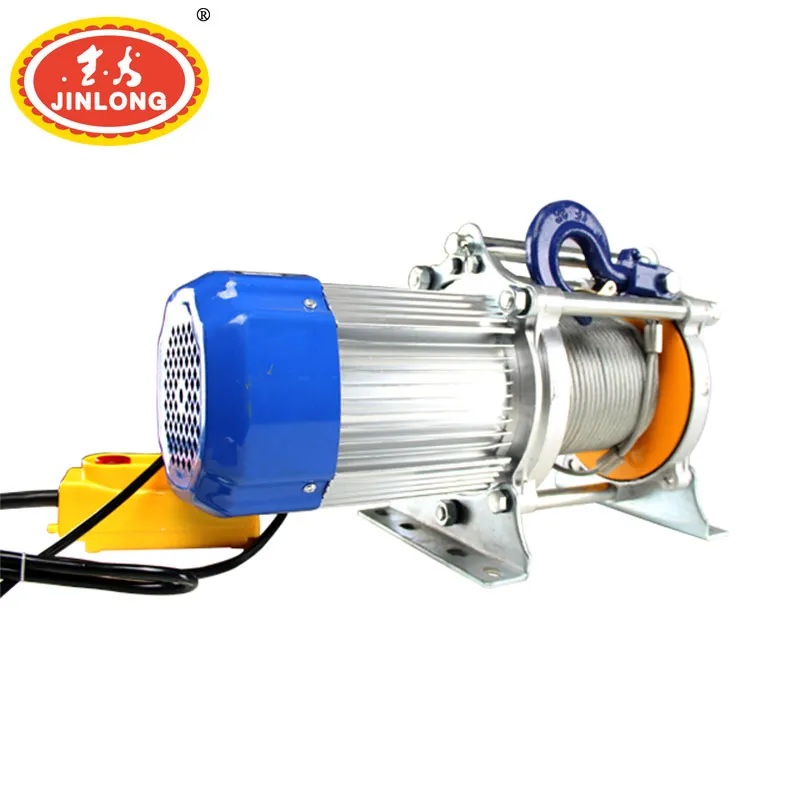

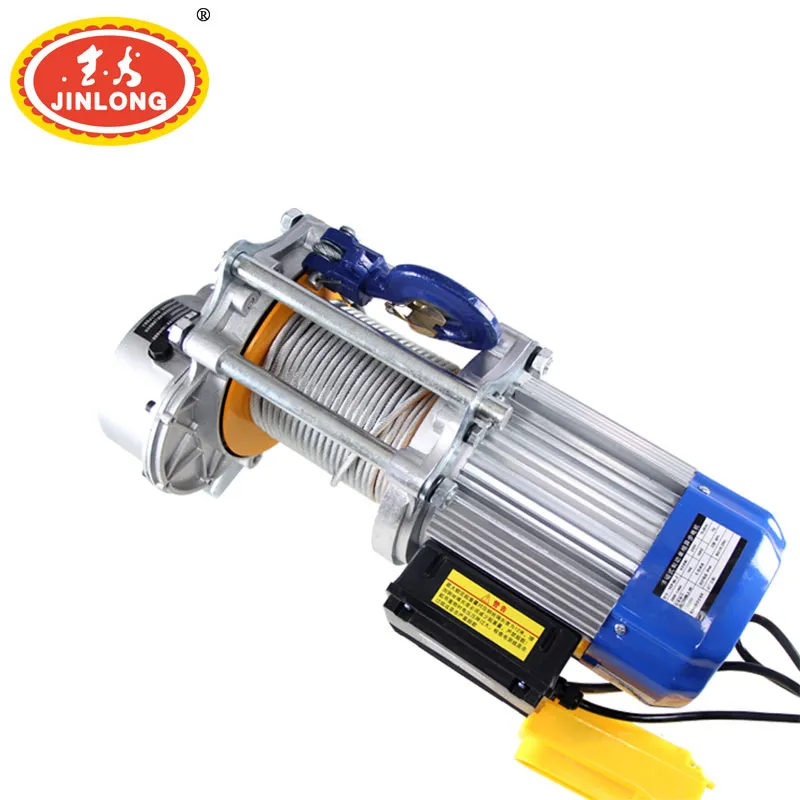

Qu'est-ce que le palan électrique CD-K1 ?

Le palan électrique CD-K1 est un appareil de levage à alimentation électrique pour lequel le but est d'aider à élever, fer, et positionner des charges adaptées. Comparé à un palan à chaîne à commande manuelle, un Palangre électrique utilise un mécanisme entraîné par moteur, ce qui réduit l'effort physique requis de l'opérateur.

Pour nous, un Palangre électrique n'est pas simplement un moteur muni d'un crochet. Le système de levage complet comprend le palangre, les composants porteurs, la structure de support, les commandes, les accessoires de levage, ainsi que la charge elle-même.

ASME HST-1:2023 établit les exigences de performance pour les palans à chaîne électriques utilisés dans les services de levage vertical impliquant des charges matérielles librement suspendues et non guidées. Son domaine d'application couvre également différents dispositifs de suspension, notamment par oreilles, crochet ou chape, et par chariot. La norme ne couvre pas les palans utilisés pour le levage ou le soutien de personnes.

C'est pourquoi nous recommandons toujours de vérifier l'application réelle avant de sélectionner un palangre électrique. Un produit doit être adapté au travail plutôt que choisi uniquement parce que son nom ou son apparence semble convenir.

Où dans quel cas pouvons-nous utiliser le palangre électrique CD-K1 ?

D'après notre expérience, le Palangre électrique CD-K1 peuvent être utiles dans de nombreux environnements professionnels où des charges adaptées doivent être levées ou positionnées verticalement de manière contrôlée.

1. Installation d'équipements en usine

L'installation de machines implique souvent des composants trop lourds ou encombrants pour être déplacés manuellement. Un palangre électrique peut aider à soulever un composant adapté et à le positionner près de son point d'installation.

Par exemple, lorsqu'une usine remplace un moteur de machine ou un autre composant lourd, l'équipe de maintenance peut utiliser un équipement de levage adapté pour contrôler le mouvement plutôt que de s'appuyer entièrement sur la manutention manuelle.

2. Maintenance en atelier

Les ateliers doivent régulièrement retirer et installer des composants de machines. Le CD-K1 Electric Hoist peut être envisagé pour les tâches de maintenance adaptées nécessitant un levage contrôlé.

L'avantage est particulièrement notable lorsque le même type de travail de levage est effectué de manière répétée. Le fonctionnement motorisé peut réduire l'effort physique et rendre la manutention routinière plus pratique.

3. Manutention en entrepôt

Les entrepôts utilisent normalement des équipements tels que des transpalettes et des chariots élévateurs pour le transport horizontal de marchandises. Cependant, certaines tâches requièrent également un levage ou un positionnement vertical. Un palan électrique adapté peut faciliter ces opérations lorsqu'un support aérien ou fixe approprié est disponible.

4. Chaînes de production

Dans les environnements de fabrication, des composants peuvent devoir être hissés dans des machines, des montages ou des postes de travail. Le bon palan électrique permet aux opérateurs de maîtriser ces mouvements et de réduire la manutention manuelle inutile.

5. Chantiers de construction et d'installation

Lors de travaux d'installation, les équipements et les composants peuvent devoir être mis en position en hauteur. Dans ces situations, nous vérifions d'abord la structure de support, la charge, la trajectoire de levage et les conditions environnementales avant de décider si un palan électrique est approprié.

Ces exemples décrivent des applications industrielles courantes. L'adéquation effective d'un palan électrique CD-K1 spécifique doit toujours être confirmée en fonction de la documentation du fabricant et des exigences de l'installation.

Comment fonctionne un palan électrique ?

Le principe de fonctionnement est assez simple. L'énergie électrique alimente un moteur, et le moteur entraîne le mécanisme de levage. Selon la conception, le mécanisme de levage agit avec une chaîne ou un autre élément porteur pour monter ou descendre la charge.

Du point de vue de l'opérateur, le processus est simple : fixer la charge adéquate, vérifier la zone de levage, actionner les commandes et déplacer progressivement la charge.

Mais il existe une précision importante. Le palan n'est qu'une partie du système de levage. La poutre de support, le chariot ou le dispositif de suspension, le crochet, l'élingue, la chaîne et les autres accessoires doivent également être adaptés.

L'OSHA définit la charge nominale comme la charge maximale pour laquelle une grue ou un palan individuel est conçu et fabriqué par le fabricant, et indiquée sur la plaque signalétique de l'équipement. L'OSHA exige également un marquage de la charge nominale pour les équipements de ponts roulants concernés.

C'est pourquoi nous déconseillons d'évaluer la capacité de levage à l'apparence. La plaque signalétique, la documentation du fabricant et les conditions réelles d'utilisation doivent être vérifiées avant toute mise en service.

Palan électrique vs. palan à chaîne, palan à levier et treuil

Nos clients nous demandent parfois pourquoi utiliser un palan électrique plutôt qu'un palan à chaîne ou un palan à levier. La réponse dépend de l'application.

La norme ASME HST-1 concerne spécifiquement les palans électriques à chaîne destinés au levage vertical de charges matérielles librement suspendues et non guidées. Cela explique pourquoi un palan électrique ne doit pas être automatiquement considéré comme une machine de traction à usage général.

Palan électrique vs. palan à chaîne

Un palan à chaîne est utile lorsque le levage manuel est acceptable et que l'alimentation électrique n'est pas nécessaire. Il s'agit souvent d'un choix pratique pour les travaux occasionnels de maintenance et d'installation.

Un palan électrique devient d'autant plus intéressant lorsque l'on privilégie un levage motorisé ou lorsque le poste de travail effectue régulièrement des opérations de levage qui demanderaient autrement un effort manuel important.

Palan électrique ou palan à levier ?

Un palan à levier est souvent retenu pour le tirage, le positionnement ou le levage manuel. Il peut être utile lorsque la portabilité et la commande manuelle sont des critères importants.

Un palan électrique est généralement envisagé lorsque l'application exige un levage motorisé et qu'une installation fixe ou suspendue adaptée est disponible.

Palan électrique ou treuil ?

Un treuil est généralement associé au tirage et au positionnement, tandis qu'un palan est conçu avant tout pour le levage et la descente. Nous vérifions toujours la direction et la nature du mouvement de la charge avant de recommander l'un plutôt que l'autre.

Comment choisir le bon palan électrique ?

Lorsque nos clients nous interrogent sur le choix du « Palan électrique CD-K1, nous commençons normalement par l'usage prévu plutôt que par le modèle du produit.

1. Confirmer le poids de la charge

Déterminez d'abord le poids réel de la charge. Ne vous fiez jamais à une estimation visuelle. L'équipement choisi doit posséder une capacité nominale adaptée à l'opération prévue.

OSHA exige que la charge nominale des ponts roulants concernés soit clairement indiquée, et ses dispositions en matière d'inspection prévoient le contrôle de l'usure, de la déformation et d'autres défauts des chaînes de levage et des autres composants porteurs.

2. Vérifier la hauteur de levage

Tenez compte de la hauteur à laquelle la charge doit être déplacée et de la présence d'un espace libre suffisant au-dessus et autour de celle-ci. La hauteur de levage requise doit être confirmée par rapport à la configuration spécifique du produit, et non supposée.

3. Vérifier la structure portante

C'est l'un des points auxquels nous prêtons une attention particulière. Une palangre peut être adaptée à une charge, mais la poutre porteuse, le chariot, le cadre ou toute autre structure doit également être capable de supporter l'ensemble du système de levage.

4. Prendre en compte la fréquence d'utilisation

Réfléchissez à la fréquence d'utilisation de la palangre. Des travaux de maintenance occasionnels et des levages répétés sur une ligne de production peuvent impliquer des exigences d'équipement très différentes.

5. Tenir compte de l'environnement de travail

• Espace d'installation disponible

• Fonctionnement en intérieur ou en extérieur

• Conditions de poussière, d'humidité et de température

• Alimentation électrique disponible

• Fréquence des opérations de levage

• Accès pour l'inspection et la maintenance

• Espace libre autour de la charge suspendue

Nos conseils pratiques d'utilisation et de maintenance

Un bon Palan électrique CD-K1 doit néanmoins être utilisé correctement et inspecté régulièrement. D'après notre expérience, des vérifications simples permettent d'éviter de nombreux problèmes.

Avant l'utilisation

• Vérifier l'absence de dommages visibles sur le palan.

• Inspecter le crochet et les composants porteurs.

• Contrôler la chaîne ou tout autre élément de levage conformément aux instructions du fabricant.

• Confirmer la charge nominale et l'application.

• Inspecter les élingues et autres accessoires de levage.

• Vérifier la structure support.

• S'assurer que la zone de levage est dégagée.

Les directives de l'OSHA préconisent une inspection visuelle quotidienne de l'équipement de levage applicable, tel que les chaînes, câbles, élingues, crochets et équipements associés, avec des inspections plus complètes réalisées à intervalles réguliers en fonction des conditions d'utilisation et d'environnement.

Pendant le fonctionnement

Nous recommandons de démarrer le levage en douceur. Évitez les mouvements brusques, les tractions latérales ou toute utilisation du palan en dehors de son application prévue.

Maintenez les personnes à l'écart de la charge suspendue. L'opérateur doit avoir une vue dégagée de la charge et de son trajet chaque fois que la configuration de travail exige une observation directe.

Si l'équipement émet un bruit inhabituel, présente un mouvement anormal ou si la charge devient instable, arrêtez l'opération. Ne continuez pas simplement parce que l'équipement peut encore bouger.

Après le fonctionnement

Après utilisation, inspectez l'équipement pour détecter tout dommage évident ou usure anormale. Suivez les instructions de maintenance du fabricant concernant la lubrification, les composants électriques, les pièces portantes et les autres éléments d'entretien applicables.

L'OSHA exige que les programmes de maintenance préventive pour les équipements de ponts roulants applicables soient basés sur les recommandations du fabricant du pont roulant.

Questions fréquemment posées

1. À quoi sert le palan électrique CD-K1 ?

Le palan électrique CD-K1 est destiné à des applications de levage industriel adaptées telles que l'installation de machines, la maintenance d'équipements, la manutention en atelier, le levage en entrepôt et le positionnement de matériaux.

2. Un palan électrique est-il préférable à un Palan à chaîne manuel ?

Ils répondent à des besoins d'utilisation différents. Un palan à chaîne manuel peut convenir pour des opérations de levage occasionnelles sans alimentation électrique, tandis qu'un palan électrique est utile lorsque l'on privilégie un levage motorisé et un effort manuel réduit.

3. Le palan électrique CD-K1 peut-il être utilisé pour du halage ?

Nous déconseillons de supposer qu'un palan de levage convient pour un halage horizontal ou un halage latéral. L'application réelle doit correspondre à l'usage prévu par le fabricant et aux instructions d'utilisation.

4. Que devons-nous vérifier avant d'utiliser un palan électrique ?

Nous recommandons de contrôler le corps du palan, le crochet, la chaîne ou tout autre élément de levage, les commandes, la structure support, les accessoires de levage et la zone de travail. Tout composant endommagé ou douteux doit être traité avant la mise en service.

5. Un palan électrique peut-il soulever des personnes ?

Les applications standard du palan électrique à chaîne ne doivent pas être considérées comme incluant le levage de personnes. La norme ASME HST-1 exclut explicitement de son domaine d'application les palans utilisés pour soulever ou supporter des personnes.

Notre conseil final

Lorsque nous sélectionnons un Palançre électrique CD-K1, nous ne considérons pas le palan seul. Nous analysons l'ensemble de l'opération de levage : la charge, la hauteur de levage, la structure de support, les conditions électriques, les accessoires de levage, la fréquence de travail et l'environnement d'exploitation.

Pour les usines, les ateliers, les entrepôts, les zones d'installation d'équipements et tout autre lieu de travail industriel adapté, un palan électrique peut réduire l'effort manuel et faciliter la gestion des tâches de levage répétitives.

Chez Baoding Hoisting Machinery Works, nous fabriquons des équipements de levage depuis 1976. Notre gamme de produits comprend les palans à chaîne Jinlong HS, HSZ-A, HSZ-B, HSZ-C, HSZ-D, HSZ-E, HSZ-BK, HSZ-CK, HSZ-VT et HSZ-O, ainsi que les palans à levier HSH-E et HSH-VT, les palans électriques PA, CD1, MD1, JC25 et HHBB, les chariots monorails GCT, DST et GST, les transpalettes manuels, les chariots pliants, les équipements de levage montés sur véhicule, les treuils électriques, les treuils à câble, les patins de transport, les aimants de levage, les crics, les chaînes de levage, les élingues, les pinces de levage et les équipements associés.

Notre usine s'étend sur 25 000 mètres carrés et emploie plus de 180 personnes. Située à Baoding, à proximité des grands axes de transport tels que les autoroutes et la route nationale 107, nous bénéficions de conditions logistiques favorables et de nombreuses années d'expérience dans la fabrication.

Pour nous, choisir un équipement de levage consiste à adapter la machine au travail réel. Si la charge, le support, la direction de levage, l'environnement et le mode d'utilisation sont d'abord clairement définis, il devient beaucoup plus facile de sélectionner et d'utiliser l'équipement adapté.

C'est l'approche que nous recommandons pour le Palan électrique CD-K1 : confirmer la charge, vérifier l'installation, choisir les accessoires de levage appropriés, inspecter l'équipement avant utilisation, et toujours utiliser dans les limites indiquées par le fabricant et conformément aux exigences de sécurité applicables.
