Avez-vous déjà eu besoin de déplacer une charge suspendue le long d'une poutre de plafond, tout en constatant qu'un chariot motorisé était inutile ou trop coûteux ? Dans de nombreux ateliers, usines, entrepôts et zones de maintenance, une simple solution manuelle peut s'avérer plus pratique.

C'est là qu'intervient le Chariot manuel GST. Il est conçu pour supporter un équipement de levage adapté et permettre à une charge suspendue de se déplacer horizontalement le long d'une poutre de plafond par simple poussée manuelle.

D'après mon expérience dans le domaine des équipements de levage et de manutention, le bon chariot n'est pas simplement celui qui possède la plus haute capacité nominale. La compatibilité avec la poutre, le poids de la charge, l'environnement de travail, la fréquence d'utilisation, les conditions d'installation et la sécurité de l'opérateur sont autant d'éléments qui comptent.

Dans ce guide, je vais expliquer ce qu'est un chariot manuel GST, son fonctionnement, les situations dans lesquelles je l'utiliserais, comment je le compare à d'autres types de chariots, comment j'en sélectionne un, et ce à quoi je veille lors de l'utilisation quotidienne et de la maintenance.

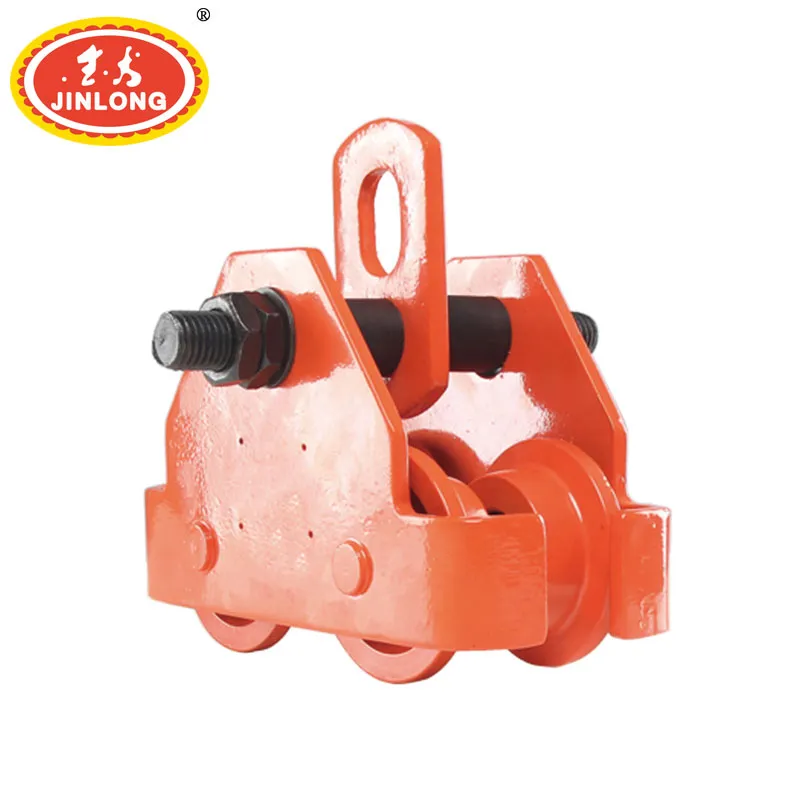

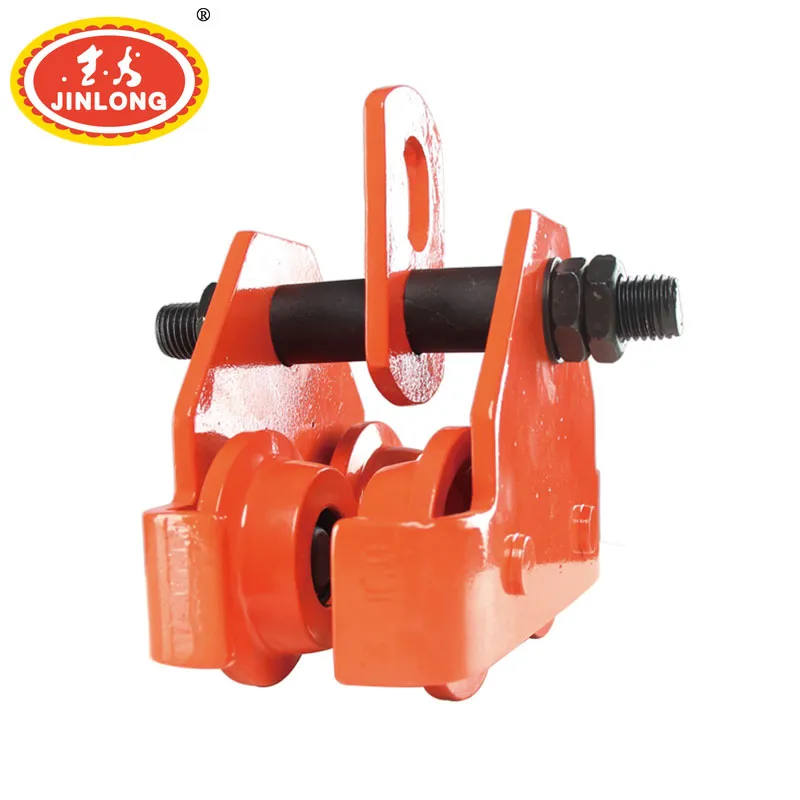

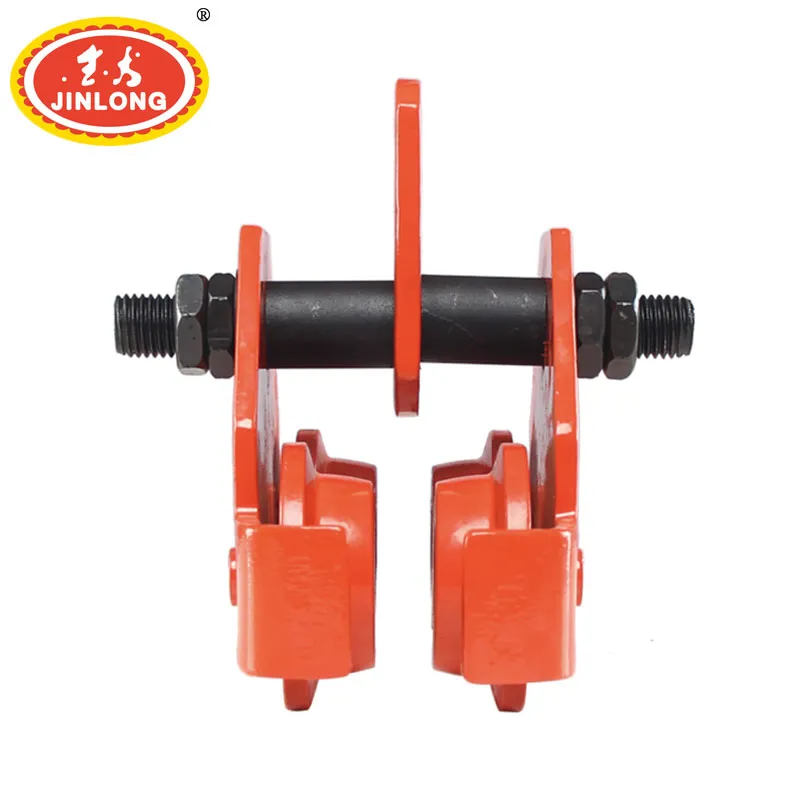

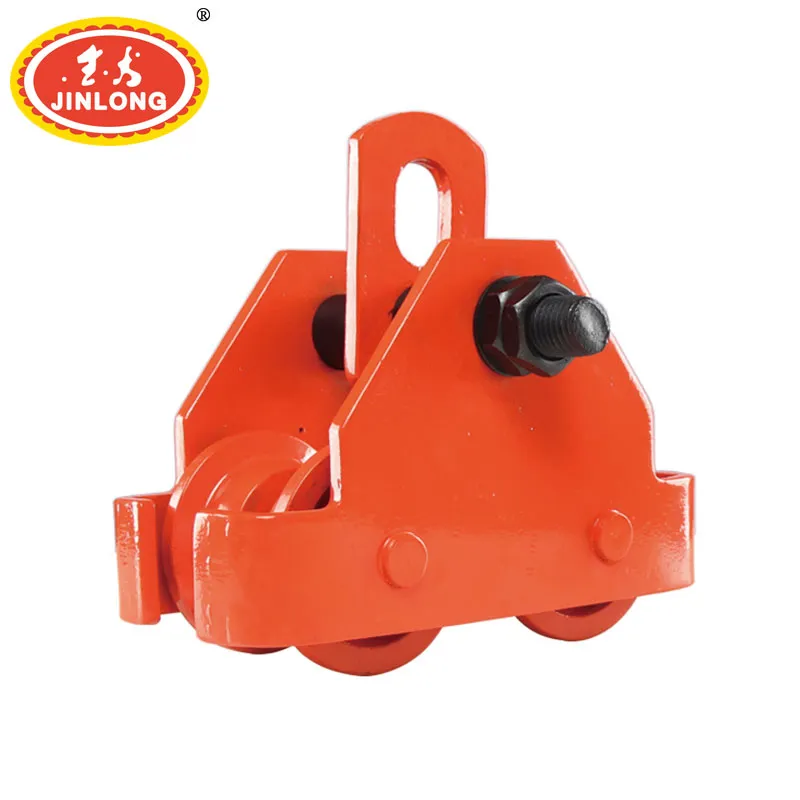

1. Qu'est-ce qu'un chariot manuel GST ?

Un chariot de poussée manuel est un dispositif mécanique utilisé pour déplacer une Palangre ou une charge suspendue horizontalement le long d'une poutre aérienne. Contrairement à un chariot électrique, il ne nécessite pas de moteur de translation pour se déplacer le long de la poutre.

Le principe de base est très simple. Le chariot circule sur la semelle inférieure d'une poutre en I ou d'une poutre monorail appropriée, tandis qu'une palangre compatible y est raccordée en dessous. Lorsque l'opérateur pousse la charge suspendue ou le chariot dans la direction souhaitée, le chariot se déplace le long de la poutre.

Le chariot de poussée manuel GST est donc particulièrement intéressant lorsque la distance de travail est relativement courte et que l'opérateur n'a pas besoin d'un déplacement horizontal motorisé.

Je trouve ce type de chariot utile car sa conception est simple. Il y a moins de composants motorisés à gérer, et aucun moteur de translation ni système de commande électrique n'est requis pour un déplacement manuel de base.

Cependant, simple ne signifie pas que tout chariot peut être installé sur n'importe quelle poutre. Le chariot, la poutre, la palangre, la charge et la structure de support doivent fonctionner ensemble comme un seul et même système de levage.

L'OSHA définit la charge nominale comme la charge maximale pour laquelle l'équipement est conçu et fabriqué par le constructeur et qui figure sur l'équipement. C'est un principe important lors du choix de tout équipement de levage.

Composants de base

Un chariot manuel de translation type comprend plusieurs pièces mécaniques importantes :

• Châssis de chariot porteur

• Galets de roulement

• Essieux de galets et quincaillerie associée

• Éléments de réglage de la poutre, selon la conception

• Point de suspension ou de fixation pour le palan

• Composants mécaniques qui maintiennent le chariot positionné sur la poutre

La construction exacte varie selon le modèle et le fabricant. Pour cette raison, je recommande toujours de vérifier le plan technique du fabricant avant l'installation plutôt que de supposer que deux chariots d'apparence similaire présentent exactement les mêmes dimensions.

2. Comment fonctionne un chariot manuel de translation ?

Le principe de fonctionnement est plus facile à comprendre que ce que beaucoup de gens imaginent.

Tout d'abord, le chariot est installé sur une poutre aérienne appropriée. Un appareil de levage compatible, tel qu'un Palan à chaîne manuel, est ensuite relié au chariot. Le palan soulève et descend la charge, tandis que le chariot assure le déplacement horizontal.

Cela crée deux mouvements de base :

• Mouvement vertical : fournie par la palangre.

• Déplacement horizontal : assuré par le chariot.

Par exemple, imaginez un atelier où un moteur de machine doit être retiré d'un établi et déplacé de plusieurs mètres vers une zone de maintenance. Une palangre adaptée peut soulever le moteur, tandis que le chariot permet au moteur suspendu de se déplacer le long du poutrelle.

Il n'est pas nécessaire de porter le moteur manuellement, ni d'installer un système de translation motorisé si l'application ne nécessite qu'un déplacement occasionnel sur de courtes distances.

Pourquoi la translation manuelle peut être pratique

Pour de nombreux travaux de manutention de petite et moyenne envergure, la translation manuelle présente plusieurs avantages évidents.

• Aucun moteur de translation électrique n'est nécessaire.

• Aucun câble d'alimentation du chariot n'est requis pour un fonctionnement de base.

• La structure mécanique est relativement simple.

• La maintenance peut être simple lorsque l'équipement est utilisé correctement.

• Elle peut s'avérer économique pour des travaux occasionnels de levage et de positionnement.

En même temps, je ne choisirais pas un chariot manuel simplement parce qu'il coûte moins cher. Si les charges doivent se déplacer en continu sur de longues distances, ou si l'environnement de travail exige des mouvements motorisés fréquents, un chariot électrique peut être plus approprié.

3. Où puis-je utiliser un chariot poussé manuel GST ?

Le principal avantage d'un chariot de translation manuel réside dans sa flexibilité. Il peut être utilisé dans de nombreuses situations où un dispositif de levage aérien est déjà disponible et où le déplacement motorisé du chariot n'est pas nécessaire.

Maintenance en atelier

Dans un atelier de mécanique, les techniciens peuvent avoir besoin de retirer des moteurs, des pompes, des réducteurs, des moules ou d'autres composants lourds.

Un chariot et un palan correctement sélectionnés peuvent faciliter le déplacement de ces composants entre les postes de maintenance. Cela peut réduire le recours aux chariots élévateurs ou au transport manuel, en particulier lorsque l'espace au sol est limité.

Usines et zones de production

Les chaînes de production nécessitent parfois le levage de composants d'un poste de travail à un autre. Lorsque le trajet de déplacement suit une poutre aérienne fixe, un chariot manuel peut constituer une solution simple de manutention.

J'accorde une valeur particulière aux applications où le déplacement est intermittent plutôt que continu. Si un opérateur n'a besoin de déplacer une charge que de quelques mètres, plusieurs fois par heure, un mécanisme de translation motorisé peut ne pas apporter une valeur ajoutée suffisante pour justifier sa complexité.

Entrepôts

Les entrepôts équipés de poutres de levage aériennes peuvent utiliser des chariots manuels pour la maintenance des équipements, l'outillage, les pièces de rechange et d'autres charges suspendues.

Cependant, les exploitants d'entrepôts doivent d'abord tenir compte du poids réel de la charge ainsi que de la structure supportant le chariot. La capacité du chariot n'est qu'un élément parmi d'autres du système de levage global.

Travaux de construction et d'installation

Certains travaux d'installation impliquent de mettre un équipement en position, puis de le déplacer horizontalement sur une distance limitée.

Dans ces cas, un chariot manuel peut s'avérer utile lorsque la poutre ou le système monorail a déjà été conçu pour supporter la charge prévue.

Zones de réparation et de service des équipements

Les services de maintenance ont souvent des besoins de levage qui évoluent. Un jour, l'opérateur peut déplacer un moteur ; un autre jour, une pompe ou un composant de machine.

L'association d'un chariot manuel et d'un palan compatibles peut offrir un point de levage aérien flexible, sans recourir à un système de grue important.

4. Chariot de translation manuel GST par rapport aux autres solutions de chariots

Lorsque des clients me demandent quel chariot ils devraient acheter, je commence généralement par m'informer de l'usage réel qui sera fait du chariot.

Il n'existe pas de chariot unique parfait pour toutes les applications. Les chariots manuels à pousser, les chariots à engrenages et les chariots électriques ont chacun leurs propres atouts.

Source : Cette comparaison est un résumé pratique de sélection d'équipement basé sur les principes de fonctionnement des différents types de chariots. La capacité exacte, la vitesse, la plage de poutre et les limites d'utilisation doivent être confirmées à partir de la documentation technique du fabricant.

Manuel à pousser vs Manuel à engrenages

Un chariot à pousser est généralement l'option la plus simple. L'opérateur déplace le chariot manuellement, ce qui peut convenir pour des tâches de positionnement plus légères ou intermittentes.

Un chariot à engrenages utilise un dispositif mécanique d'engrenages et une chaîne manuelle pour déplacer le chariot. Cela permet un mouvement plus contrôlé, notamment lorsque l'opérateur souhaite positionner soigneusement une charge suspendue.

Manuel à pousser vs Électrique

Un chariot électrique est plus approprié lorsque le déplacement horizontal est fréquent ou lorsque le déplacement manuel des charges représenterait un effort physique trop important.

Mais l'équipement électrique apporte également des composants supplémentaires tels que moteurs, commandes électriques, câbles et besoins en alimentation. Pour une application simple en atelier, ces fonctionnalités ne sont pas toujours nécessaires.

Ma règle est simple : choisir la solution la moins compliquée qui répond en toute sécurité aux exigences réelles du travail.

5. Comment je choisis le bon chariot de translation manuel GST

La capacité est importante, mais ce n'est pas le seul facteur que je vérifie.

Étape 1 : déterminer le poids de la charge

Commencez par la charge la plus lourde que le système est censé soulever.

Ne vous arrêtez pas au seul poids du matériau. N'oubliez pas que le palan, le crochet, les élingues, les accessoires de levage et d'autres composants peuvent également contribuer à la charge suspendue selon la configuration du système.

L'équipement ne doit jamais être utilisé au-delà de sa capacité nominale. Les exigences de l'OSHA relatives aux palans suspendus indiquent également que la charge utile maximale déterminée par le fabricant ne doit pas être dépassée.

Étape 2 : vérifier la poutre

C'est l'un des points les plus fréquemment négligés.

Le chariot doit s'adapter physiquement à la poutre de support. Les dimensions importantes peuvent inclure :

• Largeur de l'aile de la poutre

• Épaisseur de l'aile de la poutre

• Profilé de la poutre

• Dégagement disponible

• État de la poutre

• Capacité de la structure de support

Un chariot qui possède la bonne capacité nominale mais qui ne s'adapte pas correctement à la poutre n'est pas le bon chariot.

Étape 3 : Tenir compte du palan

Le chariot et le palan doivent être considérés comme un système de levage combiné.

Par exemple, si je prévois d'utiliser un palan à chaîne manuelle, je vérifie la méthode de raccordement et la capacité nominale combinée avant d'acheter le chariot.

La structure de support doit également être adaptée au système complet. L'OSHA précise spécifiquement que la structure de support d'un palan aérien doit avoir une charge utile d'utilisation égale à celle du palan.

Étape 4 : Réfléchir à la fréquence de déplacement

Demandez-vous à quelle fréquence le chariot se déplacera.

• Déplacements occasionnels : Un chariot à poussée manuelle peut suffire.

• Déplacements réguliers : Comparez soigneusement les options manuelles et à engrenages.

• Déplacements continus : Réfléchissez si un déplacement motorisé serait plus efficace.

Étape 5 : Tenir compte de l'environnement de travail

La poussière, l'humidité, l'exposition en extérieur, la chaleur, les substances corrosives et un espace de travail limité peuvent influencer le choix de l'équipement et sa maintenance.

Je conseillerais toujours à un acheteur d'expliquer au fabricant l'environnement de travail réel. Un chariot utilisé en intérieur dans un atelier propre peut présenter des exigences très différentes de celles d'un chariot utilisé en extérieur ou dans un environnement industriel difficile.

Liste de contrôle de sélection rapide

Source : Cadre de sélection pratique compilé à partir de la pratique des équipements de levage orientés fabricant et des exigences de l'OSHA concernant les charges nominales, les structures porteuses, l'inspection, les essais et la maintenance.

6. Comment j'utilise en toute sécurité un chariot manuel à poussée GST

Un levage sûr commence avant même que la charge ne quitte le sol.

L'une des habitudes les plus importantes consiste à inspecter l'équipement avant chaque utilisation. Les recommandations de l'OSHA pour les ponts roulants et les palangres insistent sur l'inspection visuelle et les inspections périodiques en fonction de l'utilisation de l'équipement, de la sévérité du service et des conditions environnementales.

Avant de commencer le travail

• Vérifiez que le châssis du chariot ne présente aucun dommage visible.

• Inspectez les galets de roulement et leurs éléments associés.

• Vérifiez la poutre et la structure de support.

• Confirmez la capacité nominale.

• Vérifiez le palan et les accessoires de levage.

• Assurez-vous que la charge est correctement fixée.

• Confirmez que le trajet de déplacement est dégagé.

Maintenez la charge équilibrée

Une charge suspendue doit être soulevée de manière contrôlée et maintenue aussi stable que possible.

Évitez d'utiliser un chariot pour traîner une charge latéralement ou pour tirer une charge coincée au sol. Le système de levage est conçu pour sa direction de chargement prévue, et un chargement latéral inhabituel peut générer des forces supplémentaires sur l'équipement et la structure de support.

Ne jamais se tenir sous une charge suspendue

Cela peut sembler évident, mais c'est l'une des règles les plus importantes lors des opérations de levage.

Personne ne doit se tenir sous une charge suspendue ni se mettre dans une situation où la chute d'une charge pourrait provoquer des blessures graves.

Les consignes de sécurité de l'OSHA précisent également que les employés ne doivent pas se trouver sur la charge ou sur le crochet pendant le levage, la descente ou le déplacement.

Effectuez les mouvements lentement et en douceur

Une opération manuelle n'autorise pas pour autant les à-coups ou les poussées soudaines de la part de l'opérateur.

Un mouvement lent et maîtrisé permet de réduire le ballant et facilite l'arrêt de la charge lorsqu'elle atteint la position souhaitée.

Ne pas dépasser la capacité nominale

La capacité nominale doit être considérée comme une limite stricte, et non comme un objectif à dépasser lorsque la charge n'est que légèrement plus lourde.

La réglementation OSHA exige que les informations relatives à la charge nominale soient apposées sur les équipements de levage aérien concernés, et sa norme relative aux ponts roulants spécifie les exigences d'essais opérationnels et d'essais de charge nominale pour les ponts roulants couverts.

Pour un système de chariot, je vérifierais également la réglementation locale applicable, les instructions du fabricant et les normes pertinentes pour l'installation réelle, plutôt que d'appliquer une seule règle à toutes les situations.

7. Maintenance, installation et conseils d'achat

Un bon chariot ne devrait pas nécessiter de maintenance quotidienne complexe, mais il demande néanmoins de l'attention.

L'importance de l'installation

Même un chariot de haute qualité peut offrir de mauvaises performances s'il est mal installé.

Avant l'installation, je vérifie que les dimensions de la poutre correspondent à la plage spécifiée du chariot. Après l'installation, je vérifie que le chariot se déplace correctement et qu'il n'y a aucune interférence visible.

Lorsque le chariot fait partie d'une installation de levage aérien plus importante, la structure de support doit également être évaluée de manière appropriée. L'OSHA a notamment souligné l'importance de tester les chariets suspendus et les dispositifs de levage après leur installation sur leurs structures de support dans certaines situations de travail.

Inspection de routine

Une routine d'inspection simple peut aider à identifier les problèmes avant qu'ils ne deviennent graves.

• Recherchez les fissures, les déformations, la corrosion ou l'usure anormale.

• Vérifiez l'état des roues pour détecter tout dommage inhabituel.

• Contrôlez les points de connexion.

• Recherchez les éléments de fixation desserrés.

• Vérifiez que le déplacement reste fluide.

• Inspectez le palan connecté et les accessoires de levage.

• Retirez le matériel endommagé du service jusqu'à ce qu'il ait été correctement évalué.

Les directives publiées par l'OSHA recommandent une inspection visuelle quotidienne des mécanismes fonctionnels et des composants de levage applicables, avec des inspections complètes à des intervalles déterminés par l'activité, la sévérité du service et les conditions environnementales.

Lubrification et nettoyage

Les exigences de lubrification dépendent de la conception du chariot et des instructions du fabricant. Je ne recommande pas d'ajouter du lubrifiant simplement parce qu'un composant semble sec. Trop de lubrifiant peut également attirer la poussière et la saleté.

Suivez plutôt les instructions de maintenance du fabricant et utilisez le lubrifiant adapté au composant concerné.

Ce que je demande avant d'acheter

Lors de l'achat d'un chariot, je recommande de poser au fournisseur les questions suivantes :

• Quelle est la capacité nominale ?

• Quelles dimensions de poutre sont compatibles ?

• Quels palans peuvent être raccordés ?

• Quelles sont les exigences d'installation ?

• Quelles procédures d'inspection et de maintenance sont recommandées ?

• Les plans et documents techniques sont-ils disponibles ?

• Quelles pièces de rechange et quel service après-vente sont proposés ?

Ces questions sont souvent plus utiles que de simplement demander : « Quel est le chariot le moins cher ? »

Pourquoi l'expérience du fabricant est importante

Dans notre usine, nous produisons des équipements de levage et de manutention depuis 1976. Notre site de production couvre environ 25 000 mètres carrés et emploie plus de 180 personnes.

Notre usine est située à Baoding, en Chine, avec un accès facile aux principaux axes de transport, notamment les autoroutes et la route nationale 107. Au fil des années, nous avons développé une solide expérience de production, des équipements de fabrication et des capacités d'essai pour différents types d'équipements de levage.

Notre gamme principale comprend des palans à chaîne manuels Jinlong tels que HS, HSZ-A, HSZ-B, HSZ-C, HSZ-D, HSZ-E, HSZ-BK, HSZ-CK, HSZ-VT et HSZ-O. Nous fabriquons également des palans à levier HSH-E et HSH-VT, des palans électriques PA, CD1, MD1, JC25 et HHBB, ainsi que des chariots monorails GCT, DST et GST.

Notre gamme couvre également les Transpalettes manuels, les chariots pliants, les machines de levage montées sur camion, les treuils électriques, les palans à câble métallique, les machines de levage électriques, les patins de déplacement de charge, les aimants de levage, les crics, les chaînes de levage, les élingues, les pinces de levage, ainsi que les produits de manutention associés.

Pour moi, cette gamme élargie est importante, car un chariot ne doit pas être considéré séparément de l'équipement de levage avec lequel il fonctionne. Comprendre les palans, les accessoires de levage et les applications de manutention nous aide à communiquer plus clairement avec nos clients lorsqu'ils choisissent une solution de levage complète.

8. FAQ sur le chariot manuel à pousser GST

1. À quoi sert un chariot manuel à pousser GST ?

Le chariot de translation manuel GST est utilisé pour déplacer horizontalement des palans adaptés et leurs charges suspendues le long de poutres de roulement compatibles. Il est couramment envisagé pour les ateliers, les usines, les entrepôts, les zones de maintenance et autres applications de manutention où le déplacement motorisé du chariot n'est pas nécessaire.

2. Puis-je utiliser n'importe quel palan avec un chariot de translation manuel ?

Non. Le palan doit être mécaniquement compatible avec le chariot, et l'ensemble du système de levage doit être adapté à la charge prévue. Avant l'achat, je recommande de confirmer auprès du fabricant les dimensions du chariot, le mode de raccordement, la capacité nominale et la compatibilité avec le palan.

3. Un chariot de translation manuel est-il meilleur qu'un chariot électrique ?

Aucun des deux n'est universellement meilleur. Un chariot manuel peut constituer un choix pratique pour des déplacements occasionnels sur de courtes distances, lorsque la simplicité est essentielle. Un chariot électrique peut s'avérer plus approprié pour des déplacements fréquents ou de plus longue distance, lorsque la poussée manuelle exigerait un effort trop important.

4. Comment déterminer la capacité de chariot dont j'ai besoin ?

Commencez par la charge maximale que l'ensemble du système de levage doit supporter. Vérifiez ensuite le chariot, le palan, les accessoires de levage, la poutre et la structure de support. L'ensemble du système doit être adapté à la charge prévue et la capacité nominale indiquée par le fabricant ne doit jamais être dépassée.

5. Que faut-il vérifier avant d'utiliser le chariot ?

Je recommande de vérifier le châssis du chariot, les galets, les points de fixation, l'état de la poutre, le palan, les accessoires de levage, la capacité nominale et le chemin de roulement. Toute fissure apparente, déformation, usure excessive ou tout autre état dangereux doit être corrigé avant toute remise en service de l'équipement.

Conclusion

Le chariot de translation manuel GST constitue une solution simple et directe pour les applications nécessitant un déplacement horizontal de charges suspendues, sans motorisation électrique de translation. Son principal atout n'est pas la complexité, mais bien la praticité.

Pour un atelier qui déplace occasionnellement des moteurs, des pompes, des pièces de machines, des outils ou tout autre composant lourd le long d'une poutre fixe, un chariot de translation manuel offre une option de manutention simple et économique.

Mais je reviens toujours au même point : le chariot lui-même n'est qu'une partie du système de levage. La poutre, le palan, la charge, les accessoires de levage, l'installation, l'inspection et les pratiques de l'opérateur influencent tous la sécurité et les performances de l'ensemble.

Si je devais choisir un chariot pour un nouveau projet, je déterminerais d'abord la charge maximale, je mesurerais la poutre, j'identifierais la course et la fréquence d'utilisation requises, je vérifierais l'environnement de travail, puis je discuterais de la configuration exacte avec le fabricant.

Cette approche peut prendre un peu plus de temps au début, mais elle rend généralement le choix final de l'équipement beaucoup plus clair — et permet d'éviter d'acheter un chariot qui semble adapté sur le papier, mais qui ne correspond pas aux conditions réelles de travail.
